패치 패널은 어떻게 배선되어 있습니까?

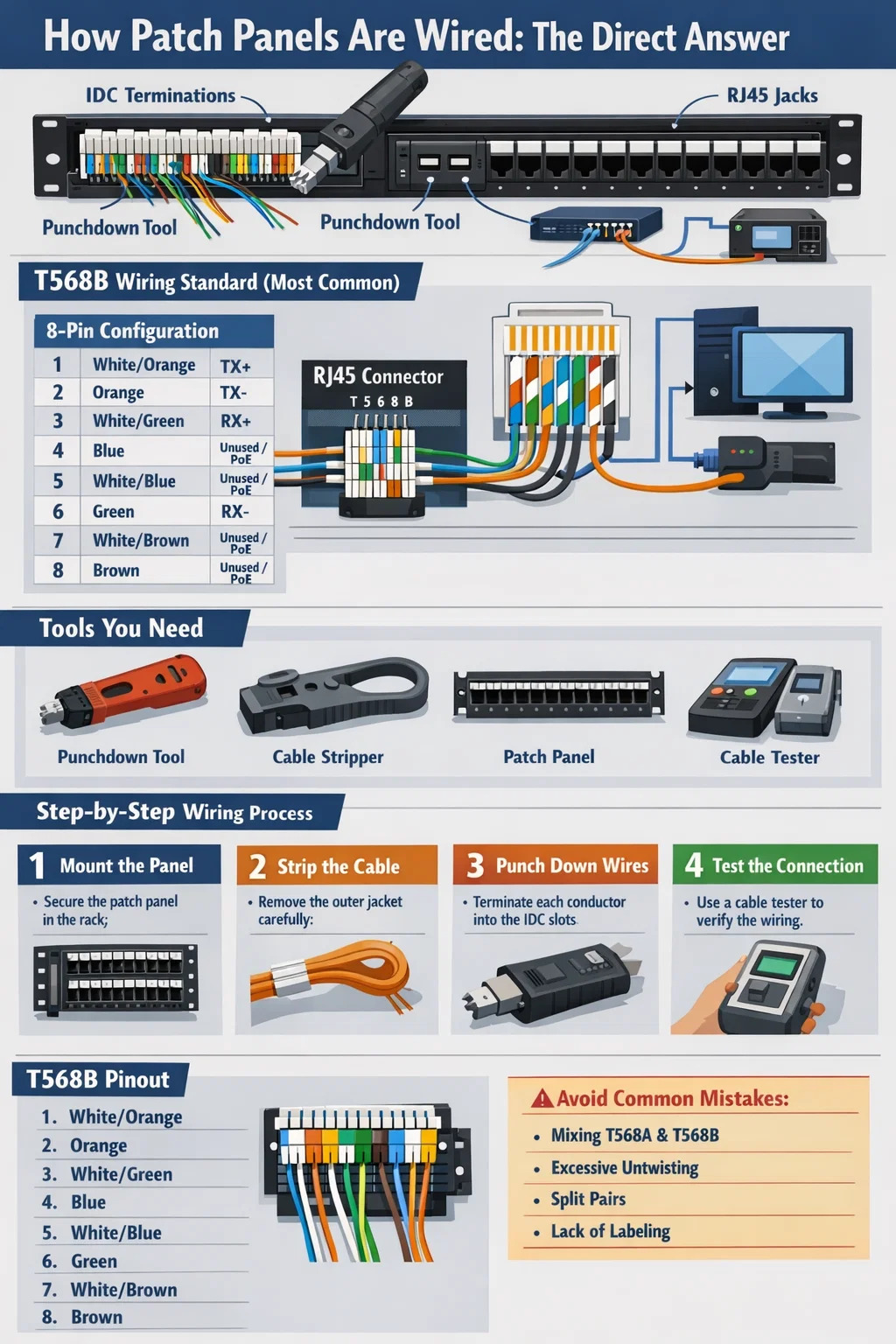

패치 패널 배선 방법: 직접적인 답변

에이 네트워크 패치 패널 T568A 또는 T568B 배선 표준에 따라 펀치다운 도구를 사용하여 패널 후면으로 연결되는 구조화된 케이블링에서 개별 구리 도체를 종단하여 배선됩니다. Cat5e, Cat6 또는 Cat6A 케이블의 8개 컨덕터는 각각 패치 패널 포트 뒷면의 색상으로 구분된 IDC(절연 변위 커넥터) 슬롯에 장착됩니다. 구멍을 뚫으면 패널 전면에 RJ45 키스톤 잭이 노출되어 짧은 패치 케이블을 사용하여 장비를 스위치, 라우터 또는 기타 네트워크 장치에 연결할 수 있습니다.

네트워크 랙에 있는 패치 패널의 전체 목적은 수평 케이블 연결을 위한 고정되고 조직화된 종료 지점 역할을 하여 인프라를 깨끗하게 유지하고 벽 뒤의 영구 케이블 연결을 방해하지 않고 쉽게 이동, 추가 및 변경하는 것입니다. 대부분의 전문 설치에서는 T568B를 기본 배선 표준으로 사용합니다. 그러나 특정 표준에 따라 정부 건물에는 T568A가 필요합니다. 가장 중요한 것은 일관성입니다. 동일한 실행에서 표준을 혼합하지 마십시오.

T568A 및 T568B 배선 표준 이해

단일 전선을 만지기 전에 전 세계 거의 모든 구조의 케이블에 사용되는 두 가지 배선 표준을 이해해야 합니다. T568A와 T568B는 모두 Cat 케이블의 8개 컨덕터(4쌍)를 모두 사용하지만 핀 1, 2, 3, 6의 주황색 및 녹색 쌍 배열이 다릅니다.

T568B 핀아웃(북미에서 가장 일반적)

T568A는 주황색과 녹색 쌍을 교환하여 핀 1에 흰색/녹색, 핀 2에 녹색, 핀 3에 흰색/주황색, 핀 6에 주황색을 배치합니다. 직선 연결의 경우 둘 사이의 기능적 차이는 0입니다. 한쪽 끝은 T568A를 사용하고 다른 쪽 끝은 T568B를 사용하는 크로스오버 케이블에만 중요합니다. 기가비트 이더넷 및 10GbE의 경우 4개 쌍 모두 동시에 데이터를 전달합니다. 이것이 바로 펀치다운을 통해 각 쌍의 트위스트 무결성을 유지하는 것이 고속에서 신호 무결성을 위해 중요한 이유입니다.

시작하기 전에 필요한 도구 및 재료

올바른 도구 없이 패치 패널 종료를 서두르면 기본 링크 테스트를 통과하지만 실제 네트워크 로드 시 실패하는 신뢰할 수 없는 연결이 생성됩니다. 벽을 통해 단일 케이블을 당기기 전에 벤치에 필요한 모든 것이 여기에 있습니다.

• 110날 펀치다운 도구 — 조정 가능한 힘 설정을 갖춘 고품질 충격 도구입니다. 초기 장착을 위한 낮은 힘, 최종 종료를 위한 높은 힘. Fluke Networks와 Paladin Tools는 모두 $25~$60 범위에서 신뢰할 수 있는 옵션을 제공합니다. IDC 연락처를 크랙하는 값싼 노브랜드 버전은 피하세요.
• 케이블 스트리퍼 — 다중 도구 상자 커터가 아닌 네트워크 케이블 전용 원형 블레이드 스트리퍼입니다. 도체 절연체에 흠집을 내지 않고 외부 재킷을 제거하려고 합니다. 도체 절연체의 흠집으로 인해 케이블 인증기에서 반사 손실 오류로 나타나는 임피던스 이상이 발생합니다.
• 네트워크 패치 패널 — 24포트 또는 48포트 1U 패널은 대부분의 설치에서 표준입니다. Cat5e 패널은 최대 1Gbps를 처리합니다. Cat6 패널의 정격은 250MHz에서 1Gbps이며 더 짧은 거리에서 10GbE를 지원할 수 있습니다. Cat6A 패널은 500MHz에서 전체 100미터 실행에서 10GbE를 실행합니다.
• 케이블 관리 막대 또는 D링 — 패널 바로 위 또는 아래의 랙 장치에 부착합니다. 스트레인 릴리프 및 케이블 관리가 없으면 패치 패널 포트는 시간이 지남에 따라 IDC 접촉 성능을 저하시키는 기계적 스트레스를 경험하게 됩니다.
• 케이블 테스터 또는 인증자 — Klein Tools VDV526-100(~$30)과 같은 기본 연속성 테스터는 와이어 맵 정확성을 확인합니다. TIA-568 인증이 필요한 전문 설치의 경우 Fluke DSX CableAnalyzer가 업계 표준이지만 수천 달러의 비용이 듭니다. 대부분의 계약자는 프로젝트별 사용을 위해 이를 임대합니다.
• 유성 마커 및 라벨 메이커 — 종료하기 전에 모든 포트에 레이블을 지정하십시오. 사후에 라벨을 다시 붙이는 것은 비참한 작업이며 문서 오류로 이어집니다.
• 벨크로 케이블 타이 — 네트워크 케이블에 지퍼 타이를 사용하지 마십시오. 케이블 타이를 과도하게 조이면 케이블 구조가 변형되고 쌍 구조가 변경되어 고주파수 성능이 저하됩니다. 벨크로 스트랩을 사용하면 조정이 가능하며 케이블에 스트레스를 주지 않습니다.

단계별: 네트워크 패치 패널 배선 방법

다음 프로세스는 거의 모든 상업용 Cat5e, Cat6 및 Cat6A 설치에 사용되는 유형인 표준 110 스타일 펀치다운 패치 패널에 적용됩니다. 키스톤 스타일 모듈식 패널은 동일한 도체 종단 논리를 따르지만 고정된 후면 프레임 대신 탈착식 개별 키스톤 잭을 사용합니다.

1단계 - 패널 장착 및 레이아웃 계획

케이블을 연결하기 전에 랙에 패치 패널을 장착합니다. 랙 유형에 적합한 케이지 너트와 나사를 사용하십시오. 대부분의 표준 19인치 랙은 10-32 또는 12-24 스레드를 사용합니다. 손가락으로 꽉 조이는 것만으로는 충분하지 않습니다. 느슨한 패널은 시간이 지남에 따라 진동하고 종단에 압력을 가합니다. 지금 포트 번호 지정 체계를 결정하십시오. 일반적인 접근 방식은 단일 패널에서 왼쪽에서 오른쪽으로 포트 1~24에 번호를 매기고 첫날부터 스프레드시트나 케이블 관리 소프트웨어에 물리적 공간 또는 드롭 위치를 문서화하는 것입니다.

2단계 - 케이블 배선 및 적절한 서비스 루프 유지

수평 케이블을 도관이나 케이블 트레이를 통해 랙으로 잡아당깁니다. 패치 패널 끝에 최소 12~18인치의 여유 공간을 두십시오. 이 느슨함은 두 가지 목적으로 사용됩니다. 즉, 포트에 장애가 발생하는 경우 길이를 너무 짧게 하지 않고 케이블을 다시 마무리할 수 있게 하고 펀치다운 연결의 기계적 장력을 줄여줍니다. 종단 지점이 느슨해지지 않도록 케이블을 너무 세게 당기지 마십시오. — 이는 DIY 설치 시 흔히 발생하는 실수로, 몇 달 후 건물의 열 순환으로 인해 접촉 불량이 발생합니다.

3단계 - 외부 재킷 벗기기

케이블 스트리퍼를 사용하여 각 케이블 끝에서 외부 재킷을 약 1.5~2인치 제거합니다. 스트리퍼로 재킷에 점수를 매기고 도구를 케이블 주위로 한 번 돌린 다음 재킷을 밀어서 벗겨냅니다. 8개의 도체를 모두 검사하여 개별 절연체에 흠집이 있는지 검사하십시오. 도체의 절연층이 손상되면 기가비트 속도에서 감지할 수 있는 쌍간 혼선이 발생합니다. 흠집이 보이면 끝을 자르고 다시 벗겨냅니다. 손상된 도체를 종단하지 마십시오.

4단계 - 도체를 풀어서 고정하기

패치 패널의 지정된 IDC 슬롯에 도달할 수 있을 만큼만 각 쌍을 푸십시오. TIA-568 표준은 최대 풀림을 지정합니다. Cat5e의 경우 13mm(0.5인치) 그리고 Cat6의 경우 9.5mm(0.375인치) . 이러한 제한을 초과하면 케이블의 NEXT(Near-End Crosstalk) 성능이 저하됩니다. 각 도체를 패치 패널 포트 후면의 색상별 슬롯에 배치합니다. 패널의 슬롯 색상 코딩은 T568A 또는 T568B와 일치합니다. 많은 패널에는 두 색상 코드가 A와 B로 나란히 표시되어 있습니다. 선택한 표준에 맞는 올바른 면을 선택하고 그에 따라 각 도체를 배치하십시오. 이 단계에서는 도체를 완전히 아래로 밀 필요가 없습니다. 펀치다운 도구를 사용하면 됩니다.

5단계 - 각 도체를 펀치다운합니다.

펀치다운 도구의 110날을 슬롯의 도체 위에 놓습니다. 블레이드에는 양면이 있습니다. 하나는 여분의 도체를 절단하고 다른 하나는 절단하지 않습니다. 절단면은 바깥쪽을 향해야 합니다(패널 본체에서 멀어짐). 그래야 여분의 와이어 테일이 도체 시트로 잘립니다. 도구를 단단하고 직각으로 치십시오. 품질 영향 펀치다운 도구는 실행 시 딸깍 소리가 들립니다. 드라이버나 충격이 없는 도구를 사용하여 도체를 IDC 슬롯에 밀어넣지 마십시오. - IDC 블레이드는 단일 제어 동작으로 도체 절연체를 관통하여 기밀성, 부식 방지 연결을 생성해야 합니다. 도체를 천천히 누르면 간헐적으로 오류가 발생하는 고저항 연결이 발생합니다.

각 포트의 8개 컨덕터 모두에 대해 반복합니다. 완료되면 각 도체 테일을 IDC 블록과 같은 높이로 깔끔하게 다듬어야 하며, 슬롯 외부에 구리선이 보이지 않아야 합니다.

6단계 - 스트레인 릴리프 및 케이블 관리 적용

대부분의 패치 패널에는 후면에 플라스틱 스트레인 릴리프 바 또는 케이블 타이 앵커 포인트가 포함되어 있습니다. 각 종단 케이블을 스트레인 릴리프 브래킷을 통해 배선하고 벨크로 타이로 고정합니다. 케이블을 단단히 잡아당겨도 펀치다운 종단부에 기계적인 힘이 전달되지 않도록 케이블은 충분히 안전해야 합니다. 랙 후면을 따라 케이블을 깔끔하게 정리하고 케이블 관리 채널로 라우팅합니다. 불량한 케이블 드레싱은 통화 재종료의 주요 원인입니다. 느슨하게 방치된 케이블은 결국 랙에서 작업하는 사람에 의해 걸리거나, 잡아당겨지거나, 엉키게 됩니다.

7단계 - 모든 포트 테스트

케이블 테스터 송신기 장치를 전면 RJ45 포트에 연결하고 원격 수신기를 동일한 케이블의 맨 끝(벽면 플레이트 또는 콘센트)에 연결합니다. 와이어 맵 테스트를 실행합니다. 테스터는 8개의 도체가 모두 개방, 단락, 역쌍, 분할 쌍 또는 전치 쌍 없이 올바른 핀에 연결되어 있는지 확인합니다. 서로 다른 쌍의 두 컨덕터가 동일한 RJ45 슬롯 위치에 배선되는 분할 쌍은 기본 연속성 테스트를 통과하지만 차동 쌍 신호가 끊어지기 때문에 고속에서는 실패합니다. 적절한 와이어 맵 테스트는 분할 쌍을 포착합니다.

패치 패널 유형 및 각 사용 시기

모든 패널이 동일한 종단 아키텍처를 사용하는 것은 아니기 때문에 모든 네트워크 패치 패널이 동일한 방식으로 배선되는 것은 아닙니다. 차이점을 이해하면 설치에 적합한 패널을 선택하고 호환성 문제를 방지하는 데 도움이 됩니다.

110 스타일 고정 펀치다운 패널

이것은 전통적이고 가장 일반적인 유형입니다. 패널 후면은 포트당 8개의 컨덕터 각각에 대한 IDC 슬롯이 색상으로 구분된 행으로 배열된 고정 플라스틱 블록입니다. 종료는 영구적입니다. 단일 포트의 IDC 연결이 실패하면 전체 패널을 교체하지 않고 해당 포트만 교체할 수 없습니다. 이러한 패널은 24포트 Cat6 패널의 가격이 일반적으로 20~50달러로 저렴하며 적절하게 종료되면 매우 안정적입니다. 이는 대부분의 영구적인 구조적 케이블링 설치에 적합한 선택입니다.

Keystone 모듈식 패치 패널

키스톤 패널은 개별적으로 종단 처리된 키스톤 잭(벽면 콘센트에 사용되는 것과 동일한 유형)을 수용하는 빈 전면판 프레임입니다. 각 포트는 별도의 스냅인 모듈입니다. 가장 큰 장점은 인접한 포트를 다시 종단하지 않고도 개별 포트를 교체할 수 있다는 것입니다. 또한 혼합 미디어 패널도 허용합니다. 일부 슬롯에는 Cat6A 키스톤 잭을, 다른 슬롯에는 파이버 LC 커플러를, 다른 슬롯에는 블랭크 인서트를 모두 동일한 패널 면에 채울 수 있습니다. 단점은 포트당 비용이 더 높고, 다른 잭 제조업체를 사용하는 경우 패널 전반에 걸쳐 잭 품질이 약간 더 다양하다는 점입니다.

에이ngled and Flat Patch Panels

표준 패치 패널은 RJ45 포트를 앞쪽을 향한 평평한 수평 행으로 표시합니다. 각진 패치 패널(때때로 힌지형 또는 스윙아웃 패널이라고도 함)은 전면 포트가 아래쪽을 향하도록(일반적으로 15도 또는 45도) 각도를 줍니다. 이를 통해 케이블 관리가 엄격한 밀집된 랙 환경에서 패치 케이블을 더 쉽게 연결하고 라우팅할 수 있습니다. 완전히 채워진 48포트 1U 평면 패널에서 패치 케이블을 사용하여 뒷줄의 포트에 연결하려면 RJ45 커넥터에 압력을 가하는 방식으로 케이블을 라우팅해야 합니다. 각진 패널은 굽힘 반경 응력을 줄여줍니다. 랙 장치당 48개 이상의 포트가 있는 고밀도 설치는 각진 패널을 통해 상당한 이점을 얻습니다.

광섬유 패치 패널

파이버 패치 패널은 구리 패널과 근본적으로 다릅니다. 그들은 펀치다운 종료를 전혀 사용하지 않습니다. 대신, 광섬유 커넥터(LC, SC, ST 또는 MPO)를 패널 내부의 들어오는 광섬유 가닥에 융합 접합되는 사전 종단 피그테일 또는 섀시에 딸깍 소리가 나는 사전 종단 카세트로 수용합니다. 패널 본체는 광섬유 끝부분을 위한 보호 하우징과 패치 케이블을 연결할 수 있는 커플링 어댑터용 마운트를 제공합니다. 모든 연결 전에 적절한 IEC 61300-3-35 호환 도구를 사용하여 광케이블 커넥터를 청소하는 것이 필수입니다. 광케이블 종단면이 오염되면 링크의 전체 손실 예산을 초과하는 삽입 손실이 발생합니다.

Cat5e vs Cat6 vs Cat6A 패치 패널: 성능 차이

설치하는 케이블 범주에 따라 필요한 패치 패널 범주가 결정됩니다. 예를 들어 Cat6 케이블을 설치하지만 Cat5e 패치 패널로 종단하는 등 범주를 혼합하면 전체 채널이 Cat5e 성능으로 제한됩니다. 채널의 모든 구성 요소는 대상 범주를 충족하거나 초과해야 합니다.

Cat6A 패치 패널은 Cat6A 케이블이 상당히 두껍기 때문에 Cat5e 또는 Cat6 패널보다 물리적으로 더 큽니다. 일반적으로 외경은 7~8mm이고 Cat6의 경우 외경은 5~6mm입니다. Cat6A 24포트 패널은 후면의 추가 케이블 관리 요구 사항으로 인해 실제 랙 공간의 1.5U에 해당하는 공간을 차지하는 경우가 많습니다. 이에 따라 랙 레이아웃을 계획하십시오.

패치 패널이 스위치 및 최종 장치에 연결되는 방법

에이 patch panel itself does not perform any switching or routing. It is purely a passive termination and cross-connect point. Understanding how it sits in the network path clarifies why proper wiring matters so much.

네트워크 스위치에서 워크스테이션 또는 IP 카메라로의 전체 채널은 다음과 같이 실행됩니다.

1. 네트워크 스위치 포트 → 짧은 패치 케이블(일반적으로 1~3피트) → 패치 패널 전면 RJ45 포트
2. 패치 패널 IDC 종단 → 벽/천장/도관을 통과하는 수평 케이블
3. 수평 케이블 배선 → 벽면 콘센트 RJ45 잭(또는 표면 장착 상자)
4. 벽면 콘센트 → 짧은 패치 케이블 → 최종 장치(PC, 전화, AP, 카메라)

TIA-568은 최대 영구 링크(패치 패널 IDC에서 벽면 콘센트 IDC까지)를 다음과 같이 정의합니다. 90미터 , 나머지 10미터는 채널의 모든 패치 케이블에 할당되어 총 채널 최대 길이인 100미터에 도달합니다. 수평으로 90미터를 초과하면 케이블이 더 낮은 주파수에서 깨끗하게 테스트되더라도 기가비트 속도에서 무작위 오류가 발생하는 표준 위반입니다.

스위치를 패널에 연결하고 벽면 콘센트를 장치에 연결하는 패치 케이블도 채널 범주와 일치해야 합니다. Cat6A 채널에서 Cat5e 패치 케이블을 사용하면 채널의 특정 지점에 병목 현상이 발생합니다. 에이lways use category-rated patch cables that match your installed horizontal cabling.

일반적인 배선 실수와 이를 방지하는 방법

현장 경험에 따르면 소규모 가정 설정부터 대규모 기업 구축에 이르기까지 패치 패널 설치에서 동일한 오류가 반복적으로 나타나는 것으로 나타났습니다. 무엇을 보아야 하는지 알면 문제 해결에 소요되는 시간을 절약할 수 있습니다.

동일한 실행에서 T568A와 T568B 혼합

패치 패널 끝을 T568B에 연결하고 벽면 콘센트 끝을 T568A에 연결하면 의도하지 않은 크로스오버 케이블이 생성됩니다. Auto-MDIX를 갖춘 최신 스위치는 종종 보상할 수 있지만 이는 모든 장치에 대해 보장되지 않으며 향후 유지 관리 중에 혼란을 야기합니다. 모든 케이블은 양쪽 끝에서 동일한 표준을 사용해야 합니다.

과도한 쌍 꼬임 풀기

이는 성능을 저하시키는 가장 일반적인 실수입니다. IDC 슬롯에 더 쉽게 장착할 수 있도록 허용된 거리보다 더 멀리 쌍을 당기면 연선 구조가 제공하는 누화 거부가 손상됩니다. 100MHz에서는 이 현상이 눈에 띄지 않는 경우가 많습니다. 500MHz(Cat6A)에서는 오류가 발생합니다. Cat5e의 경우 IDC의 13mm 이내, Cat6 이상의 경우 9.5mm 이내로 비틀림을 유지하십시오.

분할 쌍

에이 split pair occurs when, for example, the white/green conductor is placed in the pin 1 slot but the green conductor is placed in the pin 4 slot instead of pin 3. The conductors are from different pairs. A basic continuity tester shows this as correct — all eight pins appear connected. But a proper wire map tester detects the split pair because it measures electrical pair balance. 분할 쌍은 기가비트 성능을 완전히 파괴하는 심각한 누화를 유발합니다. 단순한 링크 표시등이 녹색으로 나타나는 경우에도 마찬가지입니다.

불량한 스트레인 릴리프

패치 패널 뒤에 느슨하게 남겨진 케이블은 랙에서 작업하는 사람이 밟고 당기고 얽힐 수 있습니다. 변형이 완화되지 않은 케이블을 한 번 세게 당기면 펀치다운 종단이 분리되어 간헐적인 연결이 생성될 수 있습니다. 이는 진동 및 온도 변화에 따라 나타나고 사라지기 때문에 추적하기 가장 어려운 결함 중 하나입니다.

문서 없음

에이n unlabeled patch panel is a ticking time bomb for future network administrators. Without a port-to-location map, every move or troubleshooting session requires tracing cables physically. 랙을 닫기 전에 모든 패치 패널 포트와 양쪽 끝의 모든 케이블에 라벨을 붙입니다. 층, 방 번호, 콘센트 번호 등 일관된 명명 규칙을 사용하고 네트워크 관리 시스템이나 공유 스프레드시트에 문서를 백업하세요.

실제 시나리오의 패치 패널 배선

위의 원칙은 보편적으로 적용되지만 구체적인 접근 방식은 설치 규모와 유형에 따라 다릅니다.

소규모 사무실 또는 홈 오피스 설정

에이 typical SOHO setup might involve a 12-port or 24-port Cat6 patch panel in a small wall-mount rack, with cable runs to 6–12 wall outlets throughout the space. Total cable run lengths are typically well under 30 meters, so Cat6 is more than adequate. A single 8-port or 16-port switch is patch-cabled from the front of the panel. The entire project — including drilling, running cable through walls, terminating, and testing — takes one experienced person about 4–8 hours for a 10-port installation. Materials cost for this scale runs roughly $80–$200 USD depending on cable and hardware quality.

엔터프라이즈 플로어 배포

상업용 건물의 각 층에 있는 통신실(TR)에는 일반적으로 총 96~192개의 포트를 포함하는 2~4개의 패치 패널이 있는 2포스트 또는 4포스트 랙이 있으며 모든 수평 케이블을 바닥으로 연결합니다. 이 패널은 패치 케이블을 통해 하나 이상의 액세스 레이어 스위치에 연결됩니다. 스위치는 파이버 또는 10GbE 구리를 통해 메인 데이터룸의 분산 레이어 스위치로 업링크됩니다. 단일 10,000평방피트 바닥에 대한 이 규모의 구조화된 케이블링 프로젝트에는 150~200개의 케이블이 포함될 수 있으며, 승인되기 전에 모든 케이블을 TIA-568 채널 성능 표준에 따라 테스트하고 문서화해야 합니다. 이 규모의 일반적인 프로젝트 비용은 케이블 카테고리, 현지 인건비 및 도관 요구 사항에 따라 $15,000 ~ $40,000 USD입니다.

데이터 센터 랙 상단형 패치

데이터 센터에서 패치 패널은 구조화된 케이블링 카세트와 트렁크 케이블로 교체되는 경우가 많습니다. 사전 종단 처리된 MPO 파이버 트렁크는 오버헤드 케이블 트레이를 통해 랙 행을 연결하고 1U 패널 섀시 전면에 LC 포트를 제공하는 파이버 카세트 모듈로 종료됩니다. 이 접근 방식을 사용하면 단일 당김 및 단일 푸시인 카세트로 전체 12개 또는 24개 파이버 트렁크를 배포할 수 있으므로 고밀도 환경에서 설치 시간이 크게 단축됩니다. 사전 종단 처리된 파이버 어셈블리는 공장 테스트를 거쳐 인증되었습니다. , 다운타임으로 인해 분당 수천 달러의 비용이 발생하는 환경에서 현장 종료 오류의 위험을 제거합니다.

유선 패치 패널 유지 관리 및 문제 해결

패치 패널이 배선되고 인증되면 지속적인 유지 관리가 최소화됩니다. 그러나 그것이 0은 아닙니다. 반복적인 패치 케이블 삽입 및 제거로 인한 산화, 진동 및 기계적 응력으로 인해 시간이 지남에 따라 물리적 연결 성능이 저하됩니다.

• 포트에 장애가 발생하면 패널 종단이 아닌 패치 케이블을 교체하십시오. 대부분의 경우 데드 포트는 실패한 펀치다운 터미네이션이 아니라 손상된 패치 케이블 또는 손상된 스위치 포트입니다. 먼저 패치 케이블을 교체하세요. 케이블에 문제가 있는 경우 케이블을 교체하십시오. 포트에 문제가 발생하면 패치 패널 종료를 확인하기 전에 다른 스위치 포트로 테스트하십시오.
• 사용하지 않는 포트에 먼지가 들어가지 않도록 하십시오. 특히 공기 여과가 불량한 환경에서는 RJ45 잭 내부에 먼지가 쌓이면 수년에 걸쳐 접촉 저항이 증가합니다. 빈 포트 인서트는 가격이 저렴하고 이를 완전히 방지합니다. 빈 포트 인서트 100팩 가격은 대략 $8~$12이며, 첫날부터 사용하지 않은 모든 포트에 설치해야 합니다.
• 랙 근처에서 실제 작업을 수행한 후 다시 테스트하십시오. 에이ny time someone works in or around the rack — adding equipment, re-routing cables, cleaning — run a spot-check wire map test on any cables that were handled. Physical contact with a cable that has a marginal termination can turn a borderline connection into an open fault.
• 문서를 최신 상태로 유지하십시오. 모든 포트 변경, 장치 재배치 또는 새 케이블 연결은 포트 문서에 반영되어야 합니다. 오래된 문서는 잘못된 확신을 낳기 때문에 문서가 없는 것보다 더 나쁩니다. 네트워크 변경 티켓을 종료하기 전에 문서 업데이트를 필수 단계로 만드십시오.

에이 properly wired and documented network patch panel is the foundation of a manageable, reliable network infrastructure. The discipline applied during initial installation — correct wiring standard, proper untwist limits, firm punchdowns, thorough testing, and complete labeling — pays forward every time a network change is needed or a fault must be traced. Cutting corners during termination creates debt that the network team will be paying off for the life of the installation.
