패치 패널에는 몇 개의 포트가 있습니까? 완전한 가이드

패치 패널에는 몇 개의 포트가 있습니까?

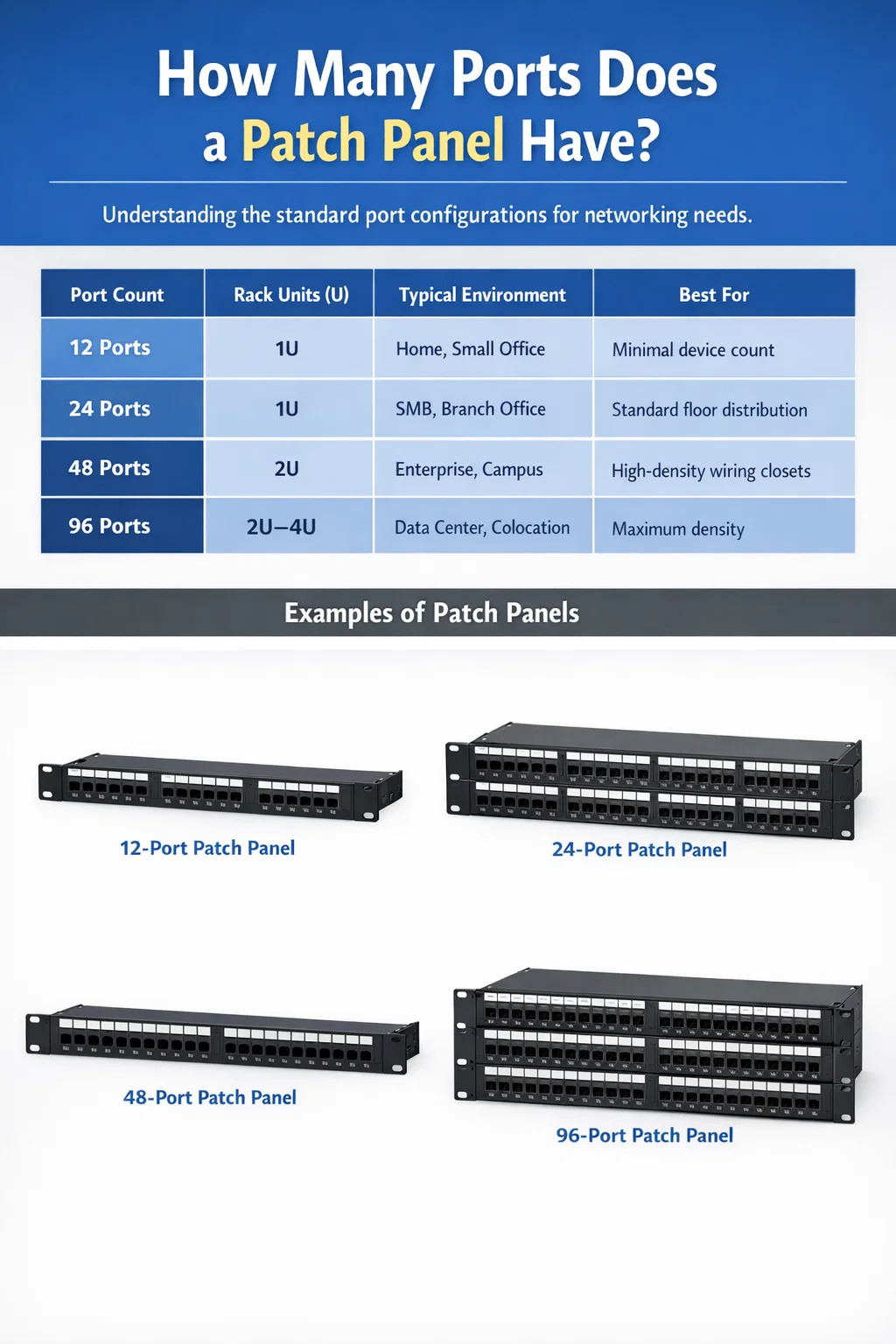

에이 네트워크 패치 패널 일반적으로 들어옵니다 12, 24, 48 또는 96 포트 , 24포트 및 48포트 모델이 상업 및 기업 환경에 가장 널리 배포됩니다. 24포트 패치 패널은 다음 위치에 맞습니다. 1U 랙 공간 , 48포트 버전은 2U . 더 작은 12포트 패널은 가정 환경이나 소형 통신실에서 흔히 볼 수 있으며, 고밀도 96포트 패널은 랙 공간이 중요한 대규모 데이터 센터에서 사용됩니다.

포트 수는 임의적이지 않습니다. 단일 패널에서 종료하고 관리할 수 있는 네트워크 장치 수를 직접 결정합니다. 잘못된 포트 수를 선택하면 랙 공간이 낭비되거나 시간이 지남에 따라 유지 관리가 악몽이 되는 혼란스러운 케이블 확장이 발생합니다. 사용 가능한 구성을 이해하는 것은 깨끗하고 확장 가능한 네트워크 인프라를 향한 첫 번째 단계입니다.

표준 포트 구성 설명

각 포트 수 구성은 특정 용도로 사용되며 실질적인 차이점을 이해하면 케이블링 인프라를 과도하게 지정하거나 과소 구축하는 것을 방지하는 데 도움이 됩니다.

12포트 패치 패널

12포트 네트워크 패치 패널은 사용 가능한 가장 작은 표준 구성입니다. 1U의 랙 공간을 차지하며 일반적으로 주거용 설치, 소규모 소매점 또는 소수의 드롭만 종료하면 되는 보조 옷장에 사용됩니다. 12포트 패널은 전체 24포트 패널을 해당 목적으로만 사용하지 않고 네트워크의 특정 부분(예: VoIP 회선 또는 보안 카메라 피드 분리)을 분리해야 하는 경우에도 실용적인 선택입니다. 12포트 패널은 설치 공간이 작기 때문에 6U만큼 작은 벽걸이형 인클로저에 적합합니다.

24포트 패치 패널

24포트 패치 패널은 업계에서 가장 일반적인 구성입니다. 프린터, 액세스 포인트 또는 IP 전화와 같은 공유 장치를 위해 몇 개의 포트를 열어 두면서 20~24개의 워크스테이션이 있는 일반적인 사무실 공간을 처리합니다. 1U에서는 동일한 랙 장치 그룹에 있는 24포트 관리형 스위치와 깔끔하게 쌍을 이루므로 케이블이 짧아지고 라벨링이 간단해집니다. TIA-568을 포함한 대부분의 구조화된 케이블링 표준은 24포트 증분 단위로 구축되므로 대부분의 IT 계획자 및 계약업체의 기본값은 이 크기입니다.

48포트 패치 패널

에이t 2U, the 48-port panel is essentially two 24-port panels consolidated into a single unit. It is the preferred option for enterprise wiring closets that serve dense open-plan offices, warehouses, or manufacturing floors where upwards of 40 drops converge in a single rack. Using a 48-port panel instead of two 24-port panels saves 1U of rack space and reduces the number of panels to label and manage. In a 42U rack where every unit matters, that saving is meaningful, especially when you factor in cable managers, switches, UPS units, and patch cable slack.

96포트 패치 패널

96포트 패널은 표준 19인치 랙 인프라 내에서 밀도를 실제 한계까지 끌어올립니다. 이러한 패널은 일반적으로 집중된 포트 및 패치 케이블을 수용하기 위해 각진 또는 도구가 필요 없는 키스톤 잭을 사용합니다. 수백 개의 서버 포트, 스토리지 연결 또는 광섬유 핸드오프를 구성해야 하는 데이터 센터, 대규모 코로케이션 시설 및 통신실에서 주로 찾을 수 있습니다. 일부 96포트 패널은 개별 12포트 또는 24포트 카세트가 섀시 프레임에 삽입되는 모듈식 카세트 시스템을 중심으로 설계되어 향후 확장을 위해 공간을 확보하면서 필요한 것만 채울 수 있는 유연성을 제공합니다.

필요한 포트 수를 결정하는 요소

네트워크 패치 패널에 적합한 포트 수를 선택하는 것은 사용 가능한 가장 큰 숫자를 선택하는 문제가 아닙니다. 몇 가지 구체적인 변수가 결정을 이끌어야 하며, 이를 무시하면 예산이 낭비되거나 케이블링 시스템 확장이 실패하게 됩니다.

해당 지역의 케이블 낙하 수

배선실이나 랙에서 끝나는 모든 활성 케이블의 수를 계산합니다. 워크스테이션, VoIP 전화, IP 카메라, 무선 액세스 포인트 및 모든 IoT 장치에 대한 드롭을 포함합니다. 패치 패널에는 최소한 활성 케이블 드롭 수만큼의 포트가 있어야 합니다. , 그리고 15~20%의 성장 완충 효과를 제공합니다. 현재 38개의 드롭이 있는 경우 48포트 패널이 논리적인 선택입니다. 두 번째 패널이나 더 큰 섀시가 필요하지 않고 10개의 예비 포트를 즉시 제공합니다.

에이vailable Rack Space

랙 공간은 한정된 리소스이며 모든 구성 요소가 이를 두고 경쟁합니다. 2개의 스위치, 라우터, 방화벽, UPS 및 2개의 1U 케이블 관리자로 채워진 일반적인 42U 랙에는 단일 패치 패널이 설치되기 전에 이미 대략 14U가 사용되었습니다. 소규모 사무실에서 12U 벽면 장착형 랙으로 작업하는 경우 관련 케이블 관리와 함께 두 개의 24포트 패널을 나란히 설치하는 것이 불가능할 수 있습니다. 이 경우 2U의 단일 48포트 패널은 각각 1U의 2개의 24포트 패널보다 더 실용적입니다. 케이블 관리자는 일반적으로 패널 행당 1U를 추가하기 때문입니다.

케이블 카테고리 및 신호 유형

Cat5e, Cat6, Cat6A 및 Cat8 구리 패널은 모두 동일한 표준 포트 수로 제공되지만 물리적 크기는 다릅니다. 예를 들어 Cat6A 패널은 종종 약간 더 크거나 더 깊습니다. Cat6 패널보다 케이블 직경이 클수록 더 많은 굽힘 반경이 필요하고 커넥터 자체가 물리적으로 더 크기 때문입니다. Cat6A 48포트 패널은 Cat6 48포트 패널이 편안하게 맞는 2U를 차지할 수 있습니다. 백본 실행, 업링크 및 장거리 연결에 사용되는 파이버 패치 패널은 다른 포트 밀도 모델을 따릅니다. LC 이중 광케이블 패널은 일반적으로 1U 내에서 24포트 구성으로 제공되는 반면, MPO/MTP 광케이블 카세트 시스템은 단일 1U 패널에 72개 이상의 광케이블 연결을 넣을 수 있습니다.

네트워크 확장 계획

에이 network patch panel is not something you replace every two years. A properly installed copper cabling infrastructure is expected to last 15~25세 정상적인 상업적 사용 하에서. 이는 현재 선택하는 포트 수가 완전히 예측할 수 없는 증가를 수용해야 함을 의미합니다. 현재 직원이 30명인 회사가 5년 안에 직원이 60명으로 늘어날 수도 있습니다. 다음 포트 계층(24에서 48 또는 48에서 96)으로 크기를 조정하여 헤드룸을 구축하는 것은 추가 패널을 개조하고 나중에 케이블을 다시 연결하는 것보다 거의 항상 저렴합니다.

패치 패널 유형 및 포트 수가 각 유형에 따라 어떻게 다른지

모든 네트워크 패치 패널이 동일한 방식으로 구축되는 것은 아닙니다. 패널의 내부 디자인은 물리적으로 수용할 수 있는 포트 수, 후면에서 케이블을 관리하는 방법, 패널을 얼마나 쉽게 재구성하거나 수리할 수 있는지에 영향을 미칩니다.

고정 펀치다운 패치 패널

고정 패널에는 후면에 있는 110-펀치 도구를 통해 직접 배선되는 잭이 사전 설치되어 있습니다. 이는 구조화된 케이블링 설치에서 가장 일반적인 유형이며 모든 표준 포트 수(12, 24, 48 및 96)에서 사용할 수 있습니다. 잭이 영구적으로 통합되어 있기 때문에 고정 패널은 케이블 레이아웃이 자주 변경될 가능성이 없는 설치에 대해 견고하고 비용 효율적입니다. Cat5e, Cat6 및 Cat6A 등급으로 제공되며 T568A 및 T568B 배선 표준을 모두 지원합니다.

키스톤 패치 패널

키스톤 패널은 개별 키스톤 잭 삽입물이 빈 패널 프레임에 끼워지는 모듈식 설계를 사용합니다. 24포트 키스톤 패치 패널 섀시에는 24개의 키스톤 슬롯이 있지만 필요한 포트만 채울 수 있습니다. 16개의 활성 드롭으로 시작하는 경우 16개의 잭을 설치하고 나중에 사용할 수 있도록 나머지 8개의 슬롯을 비워 둡니다. 또한 이러한 모듈성은 동일한 패널 내에서 RJ45, 동축 케이블, 광섬유, HDMI 등 잭 유형을 혼합할 수 있음을 의미합니다. Keystone 패널은 고정 패널보다 포트당 약간 더 비싸지만 동적 환경에서 상당한 유연성을 제공합니다.

에이ngled Patch Panels

에이ngled patch panels position the port face at a 45-degree angle toward one side of the rack. This design is particularly useful in high-density environments where patch cables need to exit cleanly toward an adjacent vertical cable manager without creating sharp bends. Angled panels are commonly used in 48-port and 96-port configurations in data centers. The angled design does not change the port count but significantly improves cable management ergonomics when dozens of patch cables are attached simultaneously.

광섬유 패치 패널

파이버 패치 패널은 LC, SC 또는 MPO 커넥터를 사용하며 구리 패널과 다른 밀도 표준을 따릅니다. LC 이중 커넥터가 있는 표준 1U 파이버 패치 패널은 일반적으로 24개 포트 이는 24개의 개별 광섬유 연결 또는 12개의 이중 링크와 같습니다. 고밀도 MPO 카세트 기반 파이버 패널은 다음을 제공할 수 있습니다. 단일 1U 섀시에 72~96개의 파이버 연결 , 대형 건물과 데이터 센터의 백본 인프라를 위한 최적의 솔루션입니다. 파이버 패치 패널은 전원이 필요하지 않은 수동 장치이지만 커넥터 손상 및 삽입 손실을 방지하려면 설치 중에 훨씬 더 세심한 주의가 필요합니다.

패치 패널이 전체 네트워크 인프라에 어떻게 적용되는지

에이 patch panel does not operate in isolation. It is the central termination point that bridges permanent horizontal cable runs from the work area to the active network equipment in the telecommunications room or data center. Understanding where the patch panel sits in the overall network design clarifies why port count planning is so critical.

일반적인 구조적 케이블링 설계에서 수평 케이블은 각 워크스테이션의 벽면 콘센트 또는 플로어 박스에서 가장 가까운 IDF(중간 분배 프레임) 배선실의 패치 패널까지 연결됩니다. 패치 패널에서 짧은 패치 케이블(보통 1~3피트 길이)을 액세스 레이어 스위치의 해당 포트에 연결합니다. 패치 패널의 각 포트는 정확히 하나의 물리적 케이블 드롭에 해당합니다. , 이는 다시 사용자 측의 하나의 네트워크 장치에 연결됩니다. 이러한 일대일 관계를 통해 포트 수 계획에 장치 수를 직접 반영할 수 있습니다.

패치 패널은 전체 수평 케이블링 플랜트에 대한 문서화 레이어 역할도 합니다. 포트에 방 번호, 책상 번호 또는 장치 ID가 명확하게 표시되어 있으면 잘못된 연결 문제를 해결하는 것은 벽을 통과하는 것이 아니라 레이블을 추적하는 문제가 됩니다. 포트 수가 운영 효율성에 영향을 미치는 부분입니다. 명확한 레이블이 있는 잘 채워진 24포트 패널은 포트의 절반이 레이블이 없고 패치 케이블이 얽혀 있는 꽉 찬 48포트 패널보다 관리하기가 훨씬 쉽습니다.

네트워크 패치 패널에 대한 포트 활용 모범 사례

패치 패널에 올바른 수의 포트를 갖는 것이 중요하지만 해당 포트를 사용하고 관리하는 방법도 마찬가지로 중요합니다. 업계 전문가들은 케이블링 인프라를 전체 수명 동안 깨끗하고 문서화 가능하며 유지 관리 가능하게 유지하는 일련의 실용적인 규칙을 따릅니다.

• 케이블 연결을 시작하기 전에 패널 전면과 후면의 모든 포트에 라벨을 붙입니다. 모든 기술자가 설치에 대한 사전 지식 없이도 패널과 평면도를 상호 참조할 수 있도록 방 번호 뒤에 콘센트 번호(예: 204-A, 204-B) 등 일관된 명명 체계를 사용합니다.
• 초기 설치 시 패치 패널 용량을 100% 채우지 마십시오. 포트의 최소 20%를 예약하세요. 향후 이동, 추가 및 변경을 위해. 24포트 패널에서 이는 첫날에 19개 이하의 활성 연결을 목표로 삼는 것을 의미합니다.
• 색상으로 구분된 패치 케이블을 사용하여 트래픽 유형을 시각적으로 분할합니다. 일반적인 규칙은 데이터의 경우 파란색, VoIP의 경우 회색, 관리 트래픽의 경우 노란색, 중요 인프라 연결의 경우 빨간색입니다. 이 색상 구분은 문서화되고 일관되게 적용되는 경우에만 작동합니다.
• 각 패널 행 위 또는 아래에 1U 수평 케이블 관리자를 설치합니다. 이를 통해 패치 케이블을 정리하고 RJ45 커넥터의 과도한 장력을 방지하며 인접한 연결을 방해하지 않고 패치 케이블을 이동하거나 교체할 수 있습니다.
• 설치 후 즉시 케이블 관리 데이터베이스 또는 스프레드시트에 모든 포트를 문서화하십시오. 포트 수준 문서는 원래 설치 프로그램이 이동한 후 몇 년이 지난 후 인프라를 관리하는 모든 IT 팀에게 가장 귀중한 단일 도구가 됩니다.
• 필요 이상으로 길지 않은 패치 케이블을 사용하십시오. 케이블 길이가 너무 길면 느슨해져서 뭉쳐지고 랙의 공기 흐름이 차단됩니다. 동일한 랙에 있는 패치 패널과 스위치 간의 연결에는 거의 항상 1피트 또는 2피트 패치 케이블이면 충분합니다.

배포에 적합한 패치 패널 포트 수 계산

패치 패널 설치 크기를 올바르게 조정하는 간단한 방법이 있습니다. 이는 물리적 개수로 시작하여 현재 요구 사항과 단기 성장을 설명하는 포트 할당 모델로 끝납니다.

1. 모든 활성 케이블 실행 횟수를 계산합니다. 옷장에서 종료됩니다. 워크스테이션, 전화기, AP, 카메라, 프린터 및 모든 전용 장치 드롭을 포함합니다.
2. 에이dd infrastructure ports 업링크, IDF와 MDF 간의 패치 연결, 스위치에 직접 연결하지 않고 패널을 통해 연결하려는 관리 포트의 경우.
3. 에이pply a 20 percent growth buffer 합산한 금액으로 합니다. 40개의 활성 삭제와 4개의 인프라 포트가 있는 경우 작업 수는 44에 20%를 더한 값으로 약 53개의 포트가 필요합니다.
4. 다음 표준 패널 크기로 반올림 . 위의 예에서 53개의 포트는 2개의 48포트 패널(총 96개 포트)로 반올림되어 넉넉한 헤드룸을 제공합니다. 또는 예산과 공간이 부족할 경우 단일 48포트 패널과 1개의 12포트 패널을 사용하여 3U 랙 공간에 걸쳐 60개의 포트를 제공할 수 있습니다. 이는 합리적이고 경제적인 솔루션입니다.
5. 랙 공간 가용성 확인 스위치, 라우터, 패치 패널, 케이블 관리자, UPS 장치 등 모든 구성 요소에 대한 U 요구 사항을 추가하고 랙의 전체 높이에 맞는지 확인합니다.

이 5단계 계산은 새로 설치할 때 30분 미만이 소요되며 사후 문제 해결 및 나중에 케이블을 다시 연결하는 데 드는 시간을 절약해 줍니다. 이는 또한 계약업체가 입찰할 수 있고 인프라를 상속하거나 양도할 때 IT 팀이 참조할 수 있는 케이블링 사양 문서의 기초를 형성합니다.

패치 패널 포트 수를 선택할 때 흔히 저지르는 실수

숙련된 네트워크 계획자라도 패치 패널을 지정할 때 크기 조정 오류가 발생합니다. 이러한 실수는 약간의 사전 계획을 통해 거의 항상 피할 수 있으므로 이해할 가치가 있습니다.

비용 절감을 위해 포트 수를 적게 지정

에이 24-port panel costs roughly $30 to $80 depending on the category rating. A 48-port panel costs $60 to $150. The price difference is small in absolute terms, but the cost of re-cabling a closet that was under-specified — pulling new cable, purchasing additional panels and cable managers, paying a technician for a full day of work — can easily reach $1,000 to $5,000 or more for a single IDF. 초기 비용 40달러를 절약하기 위해 더 작은 패널을 선택하는 것은 잘못된 경제입니다. 거의 모든 상용 배포 시나리오에서.

랙 공간을 고려하지 않고 과도하게 지정함

30개의 드롭만 있을 때 96포트 패널로 바로 전환하는 것도 똑같이 문제가 됩니다. 절반만 채워진 96포트 패널은 랙 공간을 낭비하고 필요 이상으로 비용이 많이 들며 활성 포트가 넓은 표면에 분산되어 혼란스러운 레이아웃을 만듭니다. 더욱 중요한 것은 대형 패널에는 비례적으로 더 큰 케이블 관리자와 더 많은 패치 케이블이 필요하며, 이 모두는 활성 장비에 할당할 수 있는 랙 장치를 소비합니다.

케이블 범주 호환성 무시

Cat6A 수평 케이블에 Cat6 패치 패널을 설치하면 전체 채널의 성능이 저하됩니다. 패치 패널은 영구 링크의 일부이며 적어도 종단 케이블과 동일한 카테고리로 평가되어야 합니다. 마찬가지로 Cat6 케이블과 함께 Cat5e 패치 패널을 사용하면 Cat6 케이블이 제공하는 누화 및 대역폭 향상이 무효화됩니다. 에이lways match the patch panel category to the cable category 설치 후 전체 채널(패널, 패치 케이블, 잭 및 수평 케이블)이 함께 테스트되고 인증되었는지 확인하십시오.

업링크 및 백본 포트에 대한 계정을 잊어버린 경우

많은 계획자는 사용자가 직면하는 수평 케이블 드롭만 계산하고 IDF와 MDF 사이의 업링크 케이블도 패치 패널에서 종료된다는 사실을 잊어버립니다. 3개 층과 중앙 MDF로 구성된 건물에서 각 IDF에는 코어 스위치에 대한 파이버 백본 또는 구리 업링크를 위한 업링크 포트가 2개 또는 4개 이상 필요합니다. 이러한 포트는 다른 연결과 마찬가지로 패널 공간을 소비하므로 처음부터 포트 수 계산에 포함되어야 합니다.

특정 배포 시나리오의 패치 패널 포트 수

실제 배포는 규모와 복잡성이 엄청나게 다릅니다. 특정 시나리오를 살펴보면 추상적인 포트 수 원칙을 구체적인 결정으로 전환하는 데 도움이 됩니다.

직원 15명 규모의 소규모 사무실

에이 single-floor office with 15 workstations typically generates 30 to 40 cable drops when you account for dual drops per desk (one for data, one for VoIP), two to three wireless access points, a network printer, and a couple of spare drops in conference rooms. A single 48포트 패치 패널 8~18개의 예비 포트를 사용하여 이를 편안하게 처리합니다. 이 설정은 48포트 스위치 및 소형 UPS와 함께 12U 벽면 장착 캐비닛에 맞습니다.

200명의 직원이 근무하는 다층 기업 사무실

에이 200-person office spread across four floors will typically have one IDF per floor and a central MDF. Each IDF serves 50 employees with approximately 100 to 130 cable drops per floor, requiring 2~3개의 48포트 패널 IDF당 또는 정확한 드롭 수에 따라 48포트와 24포트 패널을 혼합하여 사용할 수 있습니다. MDF는 4개의 IDF 모두에서 백본 업링크를 통합하고 코어 스위치 인프라를 호스팅하며 일반적으로 업링크 케이블에만 추가 패치 패널이 필요합니다.

코로케이션 데이터 센터 캐비닛

코로케이션 데이터 센터에서는 단일 42U 캐비닛에 10~20개의 서버를 수용할 수 있으며 각 서버에는 2~4개의 네트워크 인터페이스가 있습니다. 이는 단일 랙에 20~80개의 활성 네트워크 포트가 있음을 의미합니다. 고밀도 2U의 96포트 패치 패널 여기에서 선호되는 솔루션은 랙 상단형 스위치 및 업링크용 MPO 파이버 카세트와 함께 사용되는 경우가 많습니다. 목표는 가장 적은 수의 랙 장치 내에서 최대한 많은 연결을 종료하여 수익 창출 장비를 위한 더 많은 공간을 남겨 두는 것입니다.

학교 또는 대학 건물

교육 시설은 고밀도 교실 드롭과 다양한 점유 패턴을 결합하기 때문에 독특한 케이블링 문제를 제시합니다. 일반적인 중등학교 교실에는 35명의 학생 자리와 교사용 스테이션, 프로젝터, 1~2개의 액세스 포인트(방당 10~15개의 케이블 드롭)가 있습니다. 20개의 교실이 있는 건물에서는 여러 IDF에 분산되어야 하는 200~300개의 방울이 생성됩니다. 48포트 패널이 주력입니다 이러한 환경에서는 각 옷장에 집계된 방울 수에 따라 정확한 개수가 결정됩니다.
