패치 패널에 가장 적합한 케이블은 무엇입니까? 완전한 가이드

짧은 대답: Cat6은 패치 패널에 가장 널리 선호되는 케이블입니다.

그럴 때 네트워크 패치 패널 , Cat6 UTP(비차폐 연선) 케이블은 가장 일반적으로 권장되며 널리 배포되는 선택입니다. 대부분의 비즈니스 및 홈 네트워크 환경에 적합합니다. 성능, 비용, 미래 보장 간의 적절한 균형을 유지합니다. 즉, 특정 패치 패널 설정에 가장 적합한 케이블은 속도 요구 사항, 케이블 길이, 간섭 조건 및 예산에 따라 다릅니다. Cat5e는 예산이 부족한 기가비트 네트워크에 완벽하게 실행 가능한 반면 Cat6A는 10GbE 설치 또는 고밀도 데이터 센터에 적합합니다.

이 가이드는 패치 패널과 함께 사용되는 모든 주요 케이블 유형을 살펴보고 실제 배포에서 실제로 중요한 기술적 차이점을 설명하며 지나치게 복잡하지 않고 자신감 있고 정보에 입각한 결정을 내리는 데 도움이 됩니다.

케이블 선택이 네트워크 패치 패널 성능에 미치는 영향 이해

네트워크 패치 패널은 수동적인 하드웨어 부분으로, 신호를 증폭하거나 재생성하지 않습니다. 이를 통해 이루어지는 모든 연결은 양쪽 케이블의 품질만큼만 우수합니다. 패치 패널 뒷면에 꽂는 케이블과 앞면에 꽂는 패치 코드는 모두 신호 품질, 대기 시간 및 최대 처리량에 기여합니다.

케이블 카테고리에 따라 달라지는 주요 전기적 특성은 다음과 같습니다.

• 감쇠 - 거리에 따른 신호 손실. 더 높은 카테고리의 케이블은 장기간에 걸쳐 더 강한 신호를 유지합니다.
• 누화(NEXT 및 FEXT) - 인접한 전선 쌍 사이의 간섭. Cat6 및 Cat6A는 이를 크게 줄이기 위해 더 단단한 비틀림과 물리적 분리기를 사용합니다.
• 대역폭 — MHz 단위로 측정되며 케이블이 전송할 수 있는 데이터의 양을 결정합니다. Cat5e는 100MHz를 처리하고 Cat6은 250MHz를 처리하며 Cat6A는 500MHz에 도달합니다.
• 반사 손실 — 고속에서 성능을 저하시킬 수 있는 반사 신호 에너지.

패치 패널에는 추가 연결 지점(후면의 펀치다운 종단, 전면의 RJ45 포트)이 도입되므로 패널 정격 범주와 일치하거나 이를 초과하는 케이블 범주를 사용하는 것이 필수적입니다. 예를 들어 Cat6A 패치 패널을 Cat5e 수평 실행과 혼합하면 패널 자체의 등급에 관계없이 시스템이 Cat5e 성능으로 즉시 제한됩니다.

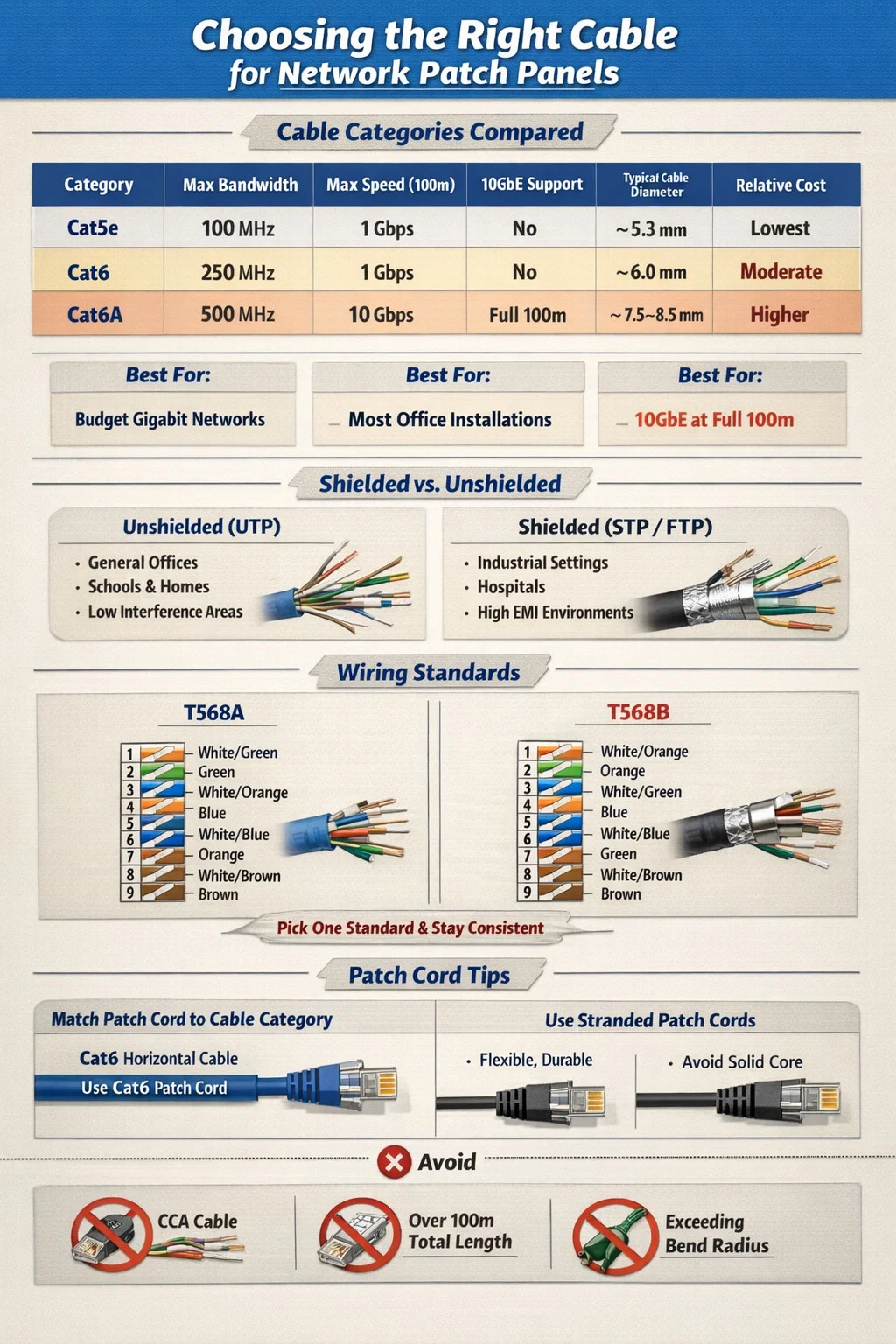

케이블 카테고리 비교: 패치 패널 사용을 위한 Cat5e vs Cat6 vs Cat6A

구조화된 케이블링 환경에서 가장 자주 접하게 되는 세 가지 범주는 Cat5e, Cat6 및 Cat6A입니다. 직접 비교를 통해 서로 비교하는 방법은 다음과 같습니다.

Cat5e: 여전히 저렴한 기가비트 네트워크에 적합

Cat5e(Category 5 Enhanced)는 2000년대까지 지배적인 구조적 케이블링 표준이었으며 오늘날에도 여전히 활발하게 사용되고 있습니다. 전체 100미터 실행에서 기가비트 이더넷(1000BASE-T)을 지원하며 Cat6 또는 Cat6A보다 피트당 비용이 눈에 띄게 저렴합니다. 오래된 건물을 개조하거나 VoIP 전화, 보안 카메라 또는 기본 워크스테이션과 같이 수요가 적은 엔드포인트를 연결하는 경우 Cat5e 등급 패치 패널과 쌍을 이루는 Cat5e가 완전히 적합합니다.

한계는 미래 보장입니다. Cat5e는 10기가비트 이더넷을 안정적으로 지원할 수 없으며 누화 성능은 Cat6보다 낮습니다. 새로운 케이블을 설치하고 향후 5~10년 내에 네트워크 인프라를 업그레이드할 것으로 예상된다면 Cat6에 약간의 프리미엄을 지출하는 것이 더 합리적입니다.

Cat6: 대부분의 패치 패널 설치를 위한 최적의 장소

Cat6은 네트워크 패치 패널을 포함하는 새로운 구조의 케이블링 프로젝트에 가장 일반적으로 지정되는 케이블입니다. 250MHz 대역폭은 Cat5e의 용량을 두 배로 늘리고, 많은 Cat6 구조에서 볼 수 있는 더 긴밀한 쌍 꼬임과 내부 플라스틱 스플라인(분리기)으로 인해 누화 성능이 훨씬 더 향상되었으며, 최대 55미터의 짧은 실행에서 10Gbps 속도를 지원합니다.

수평 길이가 평균 20~40미터인 일반적인 사무실 환경의 경우 스위치 인프라가 지원하는 경우 Cat6은 10GbE를 편안하게 처리합니다. Cat5e에 비해 가격 프리미엄은 일반적으로 피트당 10~20% — 설치 수명 동안 보상을 받는 작은 차이입니다. Cat6 패치 패널은 24포트 및 48포트 구성으로 널리 사용 가능하며 모든 표준 110 스타일 펀치다운 도구와 호환됩니다.

Cat6A: 전체 거리에서 10GbE를 위한 올바른 선택

Cat6A(Augmented Category 6)는 현재 다음과 같은 모든 설치에 권장되는 표준입니다. 100미터 수평 전체에 걸쳐 10기가비트 이더넷을 유지해야 합니다. . 500MHz 대역폭에서 작동하고, 훨씬 더 두꺼운 절연을 갖춘 차폐형(F/UTP 또는 S/FTP) 또는 비차폐형 구조를 사용하며 Cat6이 충족할 수 없는 외계인 누화 요구 사항을 충족합니다.

절충안은 물리적인 크기와 무게입니다. Cat6A 케이블은 직경이 일반적으로 7.5~8.5mm로 Cat6의 경우 6mm로 상당히 두껍습니다. 이는 더 엄격한 도관 채우기 계산, 더 무거운 케이블 트레이 및 더 까다로운 굽힘 반경 관리를 의미합니다. Cat6A 패치 패널도 더 크고 비쌉니다. 그러나 데이터 센터, 의료 시설 또는 데스크톱이나 에지 스위치에 10GbE를 배포하는 모든 환경에서는 Cat6A가 올바른 선택이며 10GBASE-T 애플리케이션용 TIA-568-C.2에 명시적으로 지정되어 있습니다.

차폐 케이블과 비차폐 케이블: 어느 것이 패치 패널에 더 잘 작동합니까?

많은 네트워크 설치자를 혼란스럽게 하는 결정 중 하나는 패치 패널 실행에 차폐(STP/FTP/S/FTP) 케이블을 사용할지 비차폐(UTP) 케이블을 사용할지 여부입니다. 대답은 환경에 따라 크게 달라집니다.

비차폐(UTP) 케이블이 적합한 경우

상업용 사무실, 학교, 소매 환경 및 가정에 설치된 대부분의 네트워크 패치 패널은 UTP 케이블을 사용합니다. 차폐형 대안보다 종단이 더 쉽고, 더 유연하고, 더 가볍고, 저렴합니다. 케이블이 형광등 안정기, 대형 모터 또는 2미터를 초과하는 병렬 전원 케이블과 같은 간섭이 심한 소스로부터 멀리 떨어져 있는 한 UTP는 탁월한 성능을 발휘합니다.

TIA-568 표준을 통해 UTP 케이블은 비차폐 전원 케이블의 5cm 이내, 형광등 조명 장치의 12cm 이내에서 작동할 수 있습니다. 이러한 간격을 유지하면 UTP는 차폐 시스템의 복잡한 접지 없이 깨끗하고 안정적인 성능을 제공합니다.

차폐 케이블이 필요한 경우

다음을 포함하여 심각한 전자기 간섭(EMI) 소스가 있는 환경에서는 차폐 케이블이 올바른 선택입니다.

• 중전기 기계를 갖춘 제조 현장
• MRI 스위트 또는 고성능 영상 장비를 갖춘 병원
• 무선 주파수 장비를 갖춘 방송 스튜디오
• 케이블이 VFD(가변 주파수 드라이브) 근처에서 연결되어야 하는 산업 환경
• 낙뢰에 노출될 수 있는 실외 또는 반실외 설치

차폐 케이블을 사용하는 경우 패치 패널도 차폐되고 적절하게 접지되어야 합니다. 접지되지 않았거나 차폐되지 않은 패치 패널에서 종단 처리된 차폐 케이블은 실제로 UTP보다 성능이 떨어질 수 있습니다. 연결되지 않은 실드는 안테나 역할을 하여 간섭을 거부하는 대신 수집하기 때문입니다. 전체 차폐 채널(케이블, 패치 패널, 키스톤 잭 및 패치 코드)을 한 지점에 접지해야 효과적입니다.

T568A 및 T568B: 패치 패널에서 사용할 배선 표준

T568A 및 T568B는 모두 패치 패널 펀치다운 포트에서 이더넷 케이블을 종단하는 데 유효한 TIA/EIA 배선 표준입니다. 둘 사이의 기술적 성능 차이는 무시할 수 있습니다. 둘 다 동일한 속도와 거리를 지원합니다. 중요한 규칙은 일관성: 전체 설치 과정에서 동일한 표준을 사용합니다. .

T568B는 북미 상업용 설치에서 더 일반적이며 미국 시장에서 판매되는 대부분의 사전 제작 패치 코드에서 사용됩니다. T568A는 정부 시설에서 선호되며(연방 건물에 대한 미국 정부의 TIA-568-C 표준에 따라 지정됨) 유럽과 호주에서 일반적입니다.

기존 설치를 확장하거나 추가하는 경우 항상 이미 사용 중인 표준과 일치하십시오. 동일한 종단 간 채널 내에서 T568A와 T568B를 혼합하면 직선 연결이 아닌 크로스오버가 생성되므로 대부분의 스위치에서 링크가 나타나지 않습니다.

패치 코드 선택: 패치 패널 케이블 방정식의 나머지 절반

대부분의 사람들은 패치 패널에 사용할 케이블을 생각할 때 수평 케이블 배선에만 집중하지만 패널 포트를 스위치에 연결하는 패치 코드도 똑같이 중요합니다. 수평 케이블보다 낮은 범주의 패치 코드는 연결 지점에서 병목 현상을 일으킵니다.

패치 코드 카테고리를 수평 케이블과 일치시키세요

패치 패널에 Cat6을 실행한 경우 전면에 Cat6 패치 코드를 사용하십시오. Cat6 패널 및 Cat6 수평 케이블에 Cat5e 패치 코드를 사용하면 채널이 Cat5e 성능으로 제한됩니다. Cat6A에도 동일하게 적용됩니다. 항상 Cat6A 패치 패널 및 수평 케이블링과 함께 Cat6A 등급 패치 코드를 사용하십시오.

패치 패널을 스위치에 연결하기 위한 표준 패치 코드 길이는 일반적으로 0.5m, 1m, 2m, 3m . 코드가 짧을수록 신호 손실이 줄어들고 랙이 깔끔하게 유지됩니다. 검증되지 않은 공급업체로부터 저렴한 패치 코드를 구입하지 마십시오. 느슨한 쌍 꼬임 또는 표준 이하의 커넥터가 있는 품질이 좋지 않은 패치 코드는 잘 구축된 케이블링 시스템에서 간헐적인 링크 오류 및 처리량 감소의 가장 일반적인 원인 중 하나입니다.

연선 대 단선 도체 패치 코드

패치 코드는 단선 도체가 아닌 연선 도체(여러 개의 얇은 전선이 함께 감겨 있음)를 사용합니다. 연선은 유연성이 뛰어나고 반복적인 굽힘과 움직임으로 인한 신체적 피로에 강하므로 패치 패널과 스위치 사이를 짧고 자주 다루게 되는 케이블에 이상적입니다. 수평 연결에 사용되는 단선 도체 케이블은 더 단단하며 반복적으로 구부리면 내부적으로 균열이 발생합니다.

단선 도체 케이블을 패치 코드로 사용하지 마십시오. 처음에는 작동하지만 반복적인 플러그 삽입과 케이블 이동 후에는 내부 도체가 피로해지고 파손됩니다.

광섬유 케이블 및 패치 패널: 모두 다른 범주

모든 패치 패널이 구리 이더넷 케이블을 사용하는 것은 아닙니다. 광섬유 분배 패널 또는 광섬유 인클로저라고도 하는 광섬유 패치 패널은 장비실 간 백본 케이블링, 건물 간 연결 및 고밀도 데이터 센터 상호 연결에 사용됩니다. 구리 패치 패널과 다른 기능을 제공하며 완전히 다른 케이블 관리 방법이 필요합니다.

패치 패널의 다중 모드 및 단일 모드 광섬유

파이버 패치 패널은 다중 모드 또는 단일 모드 파이버를 수용하며 서로 바꿔 사용할 수 없습니다. 선택은 전송 거리와 애플리케이션에 따라 달라집니다.

• OM3 다중 모드 광섬유 10GbE는 최대 300미터, 40GbE는 최대 100미터까지 지원합니다. 50미크론 코어를 사용하며 캠퍼스 및 데이터 센터 백본 애플리케이션에서 일반적입니다.
• OM4 다중 모드 광섬유 10GbE를 550미터로, 100GbE를 150미터로 확장합니다. 이는 새로운 데이터 센터 설치에 선호되는 다중 모드 표준입니다.
• OS2 단일 모드 광섬유 최대 10km 이상의 거리에서 전송을 지원하므로 건물 간 또는 캠퍼스 전체 실행에 필수적입니다.

파이버 패치 패널은 파이버 실행을 위한 체계적인 종료 지점을 제공하는 수동 장치입니다. 장비를 패널에 연결하는 실제 광섬유 패치 코드는 일치하는 커넥터 유형(LC, SC, MPO/MTP) 및 일치하는 광섬유 유형을 사용해야 합니다. 다중 모드 패치 코드를 단일 모드 트렁크 광섬유에 연결하면 심각한 삽입 손실이 발생하고 링크가 작동하지 않게 됩니다.

네트워크 패치 패널용 케이블을 선택할 때 흔히 저지르는 실수

숙련된 네트워크 설치자라도 패치 패널 시스템용 케이블을 선택하고 설치할 때 피할 수 없는 오류가 발생합니다. 실제 문제 해결에서 가장 자주 나타나는 실수는 다음과 같습니다.

CCA(Copper-Clad Aluminium) 케이블 사용

얇은 구리층으로 코팅된 알루미늄 도체를 사용하는 CCA 케이블은 정품 구리 케이블보다 훨씬 저렴한 가격으로 판매되며 온라인에서 표준 이더넷 케이블로 잘못 표시되는 경우가 많습니다. 패치 패널 설치에는 CCA 케이블을 사용해서는 안됩니다. 알루미늄은 구리보다 전기 저항이 더 높고, 종단 지점에서 더 빨리 부식되며, TIA-568 또는 ISO/IEC 11801 표준을 충족하지 못합니다. 링크 안정성 저하, 과도한 패킷 손실, PoE(Power over Ethernet) 장치의 전원이 안정적으로 켜지지 않는 등 많은 네트워크 장애가 CCA 케이블에 의해 발생하는 것으로 밝혀졌습니다. 순수 구리 도체에 대한 ETL 또는 UL 검증을 제공할 수 있는 평판이 좋은 공급업체에서만 케이블을 구입하십시오.

채널 길이 100미터 초과

TIA-568 표준은 최대 영구 링크(수평 연결)를 90미터로 지정하고 나머지 10미터는 각 끝의 패치 코드에 할당되어 총 채널 길이가 100미터가 됩니다. 많은 설치업체에서는 100미터를 수평 한계로 간주하고 상단에 패치 코드를 추가하여 전체 채널이 사양을 초과하도록 합니다. 95미터 수평 길이와 2개의 3미터 패치 코드를 더하면 총 101미터가 됩니다. 이는 기술적으로 사양을 벗어나며 기가비트 속도에서는 잠재적으로 신뢰할 수 없습니다.

케이블 카테고리 및 패치 패널 등급이 일치하지 않음

Cat6 등급 패치 패널에 Cat6A 케이블을 설치하면 인증된 Cat6A 채널을 얻을 수 없습니다. 패널은 링크에서 가장 낮은 등급의 구성 요소이며, 패널의 성능 특성은 전체 실행의 상한선을 설정합니다. 패치 패널을 선택할 때 항상 케이블 범주와 일치하거나 초과하십시오. Cat6 케이블과 함께 Cat6A 패널을 사용하는 것은 허용됩니다. 패널이 과도하게 지정되어 비용이 낭비되지만 성능은 저하되지 않습니다. 그 반대는 허용되지 않습니다.

설치 중 굽힘 반경 무시

이더넷 케이블에는 설치 시 준수해야 하는 최소 굴곡 반경이 있습니다. Cat6 UTP의 경우 최소 굴곡 반경은 일반적으로 케이블 외경의 4배 , 또는 약 24mm입니다. Cat6A는 더 두꺼운 구조로 인해 더 큰 굽힘 반경이 필요합니다. 꽉 구부리면 케이블 내부의 쌍 꼬임이 변형되어 혼선이 증가하고 신호 품질이 저하됩니다. 때로는 인증 테스트를 통과하지 못할 정도로 충분합니다.

특정 패치 패널 시나리오에 적합한 케이블을 선택하는 방법

단일 포괄적 권장 사항을 적용하는 대신 일반적인 배포 시나리오를 기반으로 한 실용적인 의사 결정 가이드는 다음과 같습니다.

• 최대 1Gbps 스위칭을 지원하는 소규모 사무실 또는 홈 네트워크: Cat5e 패치 패널이 있는 Cat5e UTP. 비용 효율적이고 충분하며 종료가 쉽습니다. 10GbE 스위치로 이동할 계획이 없다면 업그레이드할 필요가 없습니다.
• 새로운 상업용 사무실 설치는 10년 동안 지속될 것으로 예상됩니다. Cat6 패치 패널이 있는 Cat6 UTP. 단기 실행 시 10GbE를 위한 헤드룸을 제공하고 Cat5e에 비해 뛰어난 소음 성능을 제공합니다.
• 랙에 10GbE를 갖춘 데이터 센터 또는 고밀도 환경: Cat6A 패치 패널이 있는 Cat6A UTP(또는 EMI가 문제인 경우 F/UTP). 이는 전체 100미터 실행에서 10GbE를 지원하는 유일한 구리 옵션입니다.
• 건물 간 또는 캠퍼스 백본 링크: LC 커넥터와 파이버 패치 패널이 있는 OS2 단일 모드 파이버. 구리 이더넷은 100미터를 초과하는 실행에는 적합하지 않습니다.
• 중전기 기계가 있는 산업 환경: 접지된 차폐 패치 패널이 있는 Cat6A F/UTP 또는 S/FTP 차폐 케이블. 패널의 적절한 접지는 필수입니다.
• PoE 및 데이터 요구 사항이 혼합된 의료 또는 교육 캠퍼스: 번들 케이블 실행에서 Cat6보다 낮은 열 축적으로 PoE(90W IEEE 802.3bt)의 더 높은 전력 공급 요구를 처리하는 Cat6A UTP.

패치 패널 케이블 설치 테스트 및 인증

올바른 케이블 카테고리를 선택하는 것은 작업의 절반에 불과합니다. 펀치 다운 시 과도한 쌍 풀림, 패널 근처의 급격한 구부러짐 또는 일치하지 않는 배선 표준으로 인해 잘못 종단 처리된 Cat6 케이블은 올바른 케이블을 사용하더라도 Cat6 성능 수준을 충족하지 못합니다. 전문적인 구조의 케이블링 설치는 기본 연속성 테스터뿐만 아니라 케이블 인증 테스터를 통해 검증됩니다.

Fluke Networks(DSX-8000), IDEAL Networks 또는 Softing과 같은 제조업체의 케이블 인증 테스터는 케이블 범주의 전체 주파수 범위에 걸쳐 삽입 손실, NEXT, FEXT, 반사 손실 및 전파 지연을 포함한 측정을 수행합니다. Cat6 채널 인증을 위해서는 모든 매개변수를 최대 250MHz까지 전달해야 합니다. Cat6A에는 500MHz가 필요합니다. 합격 인증 보고서는 케이블과 패치 패널 조합이 지정된 대로 작동하는지 유일하게 신뢰할 수 있는 확인입니다. .

소규모 DIY 설치의 경우 기본 와이어 매핑 테스터는 올바른 핀 연결을 확인하고 가장 일반적인 펀치다운 오류인 분할 쌍, 개방 및 단락을 식별합니다. 성능을 인증하는 것은 아니지만 장비를 연결하기 전에 배선 실수를 잡아냅니다.
