패치 패널은 어떻게 생겼나요?

직접적인 답변: 패치 패널의 모습

에이 네트워크 패치 패널 일반적으로 너비가 19인치인 견고한 직사각형 금속 또는 플라스틱 프레임처럼 보이며 전면에 번호가 매겨진 포트 행과 후면에 배선 정리 영역이 있습니다. 이는 여러 방의 모든 영구 네트워크 케이블이 종료되는 고정 스위치보드 역할을 하며 네트워크 관리를 위한 깔끔하고 중앙 집중화된 지점을 제공합니다.

패치 패널의 주요 물리적 구성 요소

시각적 아이덴티티를 이해하기 위해 네트워크 패치 패널 , 사용자를 향한 전면과 인프라를 향한 후면이라는 두 가지 측면으로 나누는 것이 도움이 됩니다.

전면 패널: 연결 및 라벨

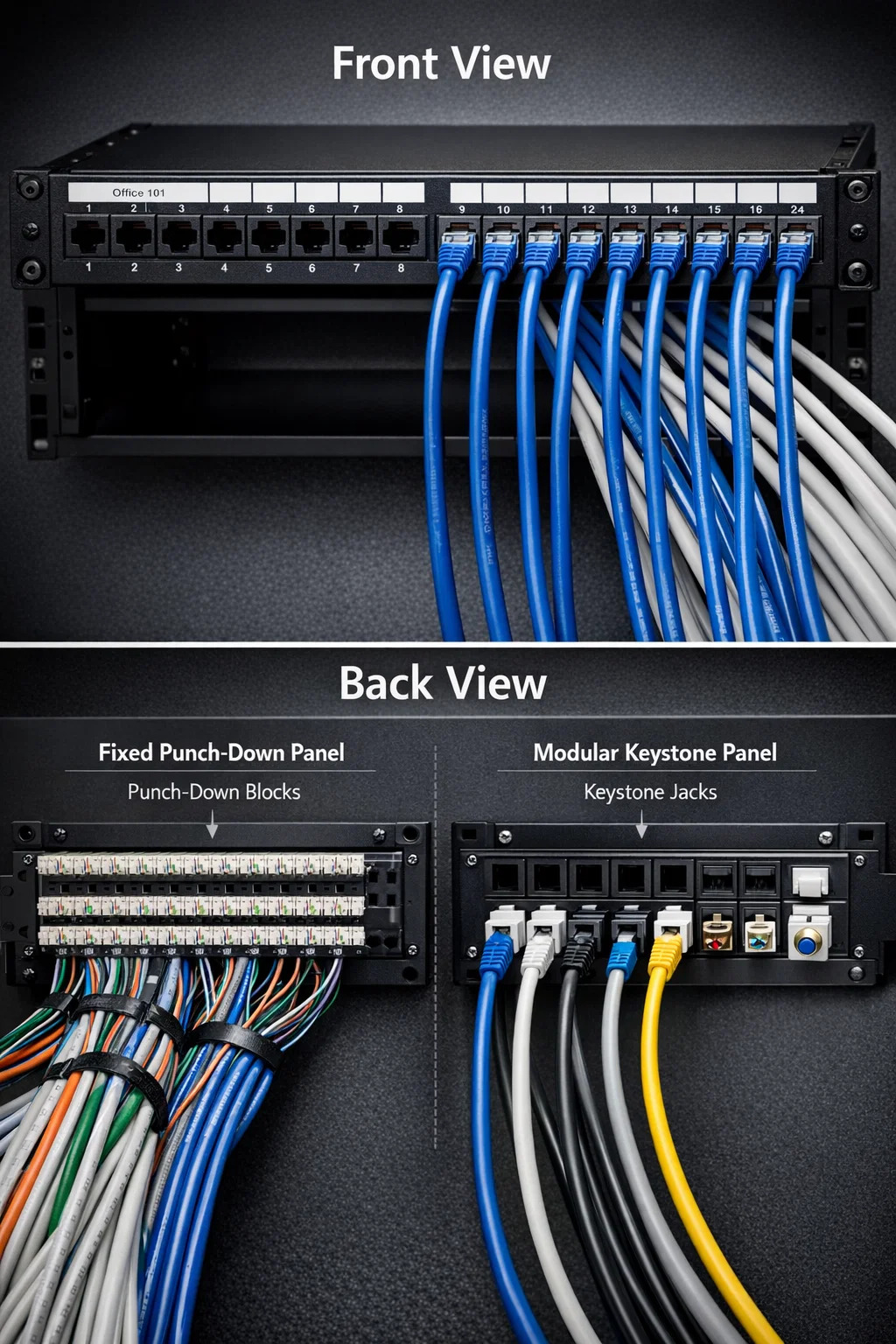

전면은 서버랙이나 배선실을 열었을 때 보이는 모습입니다. 그것은 다음으로 구성됩니다:

• 번호가 매겨진 포트: 대부분의 일반적인 패널에는 표준 RJ45 커넥터를 수용하도록 설계된 12, 24 또는 48개의 포트가 있습니다.
• 라벨 스트립: 각 포트가 연결되는 방이나 장치를 식별하는 데 사용되는 포트 위 또는 아래의 공백입니다(예: "Office 101").
• 장착 귀: 패널을 19인치 장비 랙에 나사로 고정하는 데 사용되는 맨 왼쪽과 오른쪽 끝에 있는 구멍입니다.

후면 패널: 케이블 종단

뒤쪽은 "무거운 리프팅"이 일어나는 곳입니다. 디자인에 따라 다음 두 가지 중 하나가 표시됩니다.

• 펀치다운 블록: 개별 구리선 쌍이 금속 슬롯에 압착되어 있는 일련의 플라스틱 "치아"입니다.
• 키스톤 오프닝: "모듈식" 패널의 빈 사각형 구멍 키스톤 잭 끼워져 있습니다.

다양한 스타일의 패치 패널 비교

모든 패널이 동일하게 보이는 것은 아닙니다. 시각적 디자인은 설치 과정에서 설치 프로그램의 유연성을 결정하는 경우가 많습니다.

설치된 환경 시각화

홈 미디어 캐비닛이나 비즈니스 서버룸과 같은 실제 시나리오에서는 네트워크 패치 패널 절대 혼자 앉지 않습니다. 외관은 연결된 케이블에 따라 결정됩니다.

완전히 설치되면 뒤쪽으로 깔끔하게 지퍼로 묶이거나 벨크로로 관리되는 케이블이 폭포처럼 쏟아지는 것을 볼 수 있습니다. 전면에는 짧은 패치 케이블(보통 길이가 0.5피트~3피트) 패널과 네트워크 스위치 사이의 간격을 메웁니다. 이는 아마추어 설정에서 자주 발견되는 엉킨 "스파게티" 혼란을 방지하는 깨끗하고 수직적인 "패칭" 모양을 만듭니다.

표준 치수: 대부분의 패널이 차지함 1U(1.75인치) 또는 2U(3.5인치) 랙의 수직 공간이 넓어 처리할 수 있는 연결 수에도 불구하고 놀라울 정도로 슬림해졌습니다.
