올바른 광섬유 패치 코드를 어떻게 선택합니까?

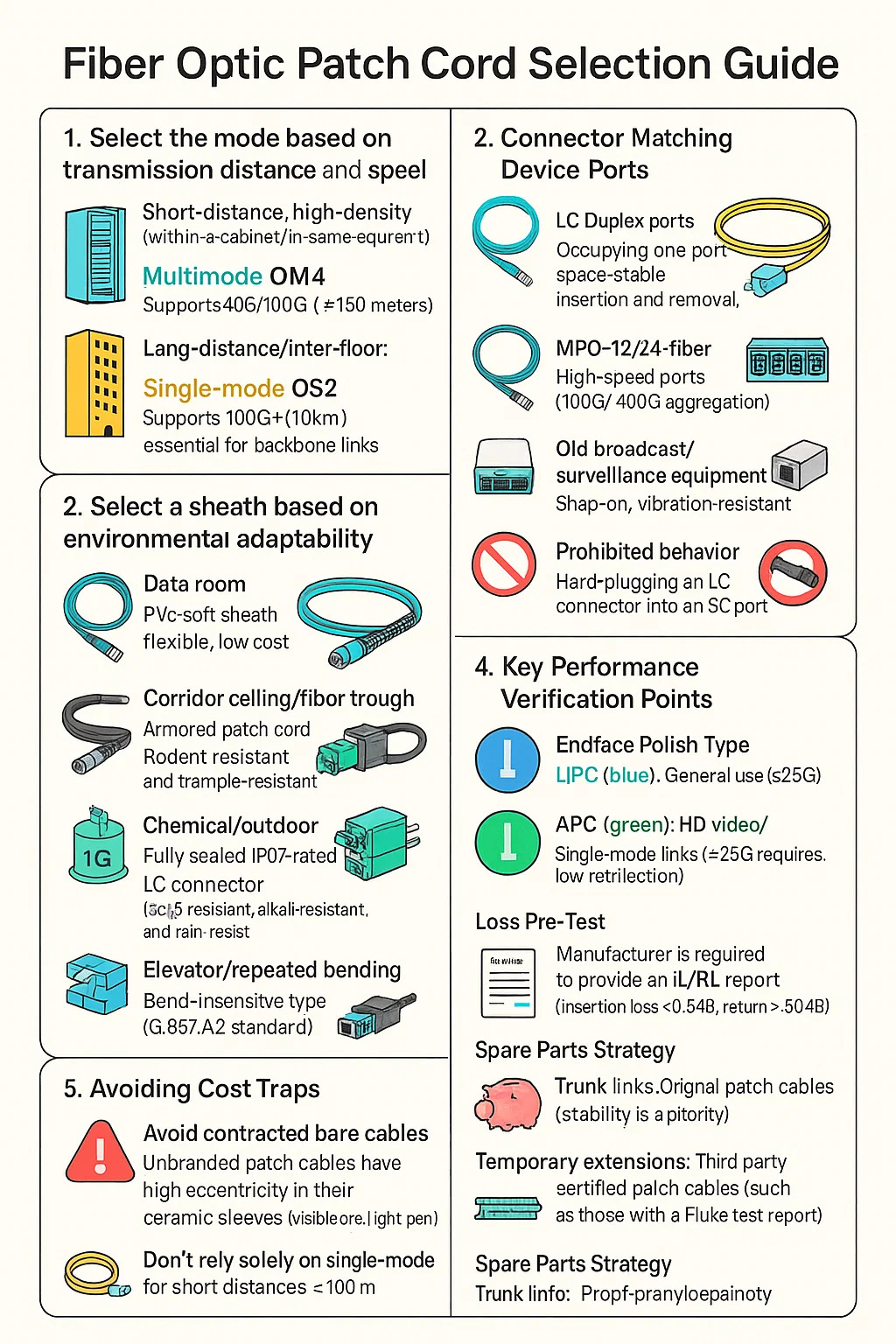

광섬유 패치 코드 선택 가이드

1. 전송 거리와 속도에 따라 모드를 선택하세요
단거리, 고밀도(캐비닛 내부/동일한 장비실):
멀티모드 OM4(청록색 재킷): 선호하는 가격 대비 성능 비율인 40G/100G(≤150m)를 지원합니다.
OM1/OM2를 사용하지 마세요(구식, 1G만 지원).
장거리/층간:
단일 모드 OS2(노란색 재킷): 백본 링크에 필수적인 100G(10km)를 지원합니다.

2. 커넥터 매칭 장치 포트
SFP/SFP 포트: LC 듀플렉스 패치 케이블을 선택하세요(포트 공간 1개, 안정적인 삽입 및 제거 가능).
QSFP28/CFP 고속 포트: MPO-12/24 광섬유(100G/400G 집합)를 선택하세요.
오래된 방송/감시 장비: SC 커넥터(스냅온, 진동 방지)를 선택하세요.
금지된 동작: LC 커넥터를 SC 포트에 하드 플러깅(어댑터 변환으로 손실이 3dB 증가).

3. 환경 적응성에 따라 덮개를 선택합니다
자료실: PVC 연약한 칼집 (유연한, 저가).
복도 천장/바닥 홈통: 장갑 패치 코드(설치류 방지 및 짓밟기 방지).
화학/실외: 완전히 밀봉된 IP67 등급 LC 커넥터(내산성, 내알칼리성, 내비성).
엘리베이터/반복 굽힘: 굽힘에 민감하지 않은 유형(G.657.A2 표준).

4. 핵심 성과 검증 포인트
엔드페이스 폴란드어 유형:
UPC(파란색): 일반 용도(≤25G).
APC(녹색): HD 비디오/고속 링크(>25G는 낮은 반사가 필요함).
손실 사전 테스트:
제조업체는 IL/RL 보고서를 제공해야 합니다(삽입 손실 ≤ 0.3dB, 반환 손실 ≥ 50dB).
극성 확인:
A/B/C 유형을 사용하는 MPO 패치 코드는 트랜시버 끝과 일치해야 합니다(일치하지 않으면 링크가 중단됩니다).

5. 비용 함정 피하기
수축된 베어 케이블을 피하십시오: 브랜드가 없는 패치 케이블은 세라믹 슬리브에 높은 편심이 있습니다(빨간색 조명 펜으로 표시됨).
짧은 거리에 단일 모드에만 의존하지 마십시오: 거리 ≤100 미터의 경우 단일 모드 케이블에는 더 높은 가격의 광학 모듈이 필요합니다 (다중 모드 케이블은 비용의 60% 를 절약합니다).
예비 부품 전략:
트렁크 링크: 원래 패치 케이블(안정성이 최우선입니다).
임시 확장: 타사 인증 패치 케이블 (Fluke 테스트 보고서가있는 것과 같은).
