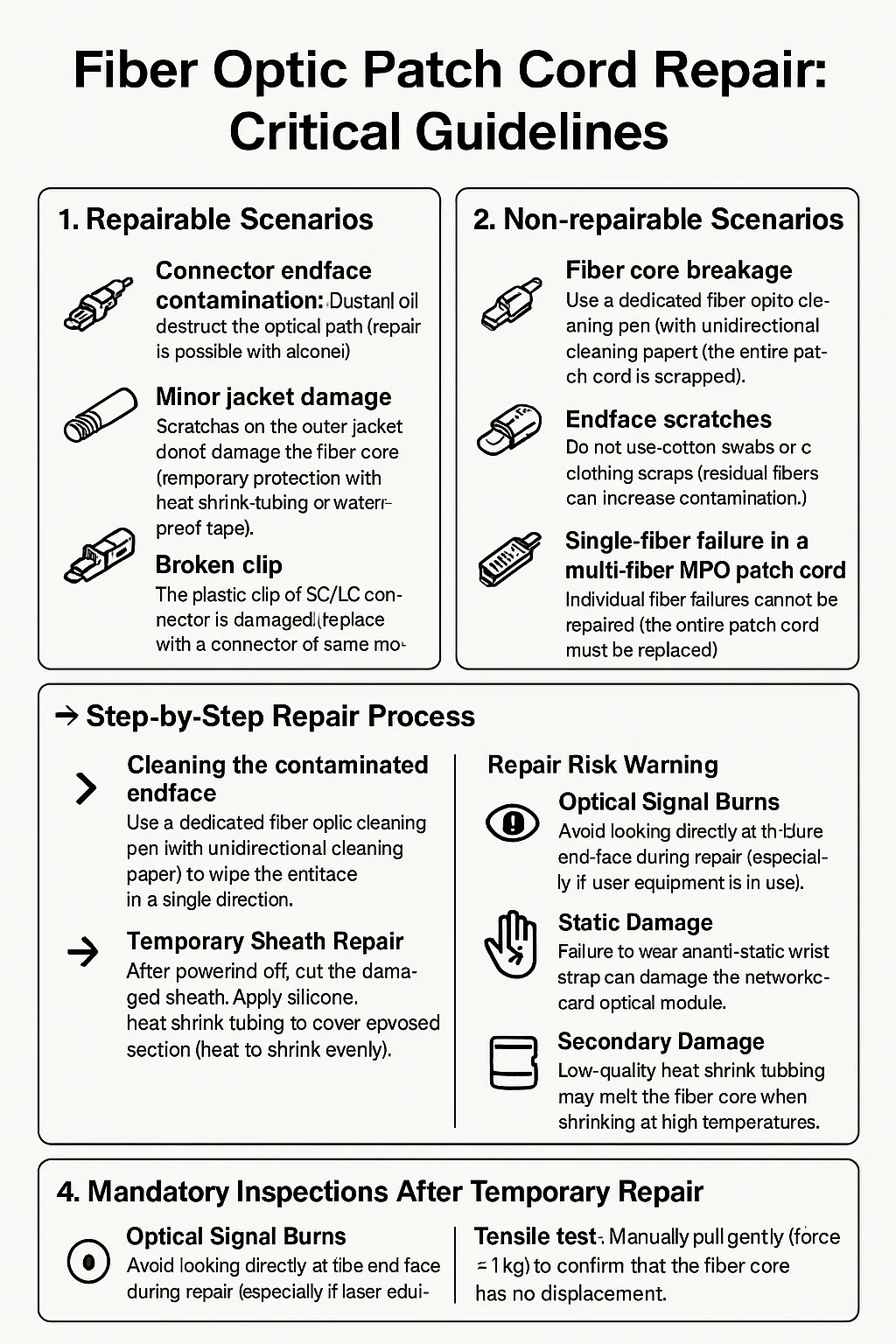

광섬유 패치 코드를 수리하는 방법?

광섬유 패치 코드 수리 : 중요한 지침

1. 수리 가능한 시나리오
커넥터 엔드 페이스 오염 : 먼지와 오일은 광 경로를 방해합니다 (알코올 및 비직 직물로 수리가 가능합니다).
경미한 재킷 손상 : 외부 재킷의 긁힘은 섬유 코어를 손상시키지 않습니다 (열 수축 튜브 또는 방수 테이프로 임시 보호).
깨진 클립 : SC/LC 커넥터의 플라스틱 클립이 손상되었습니다 (동일한 모델의 커넥터로 교체).

2. 회복 할 수없는 시나리오
섬유 코어 파손 : 과도한 굽힘 또는 압박으로 인해 유리 섬유가 파손됩니다 (전체 패치 코드가 폐기 됨).
Endface Scratches : 0.2µm보다 큰 세라믹 페룰의 긁힘 (영구 신호 분해).
다중 섬유 MPO 패치 코드의 단일 섬유 고장 : 개별 섬유 고장을 수리 할 수 ​​없습니다 (전체 패치 코드를 교체해야 함).

3. 단계별 수리 프로세스
► 오염 된 엔드 페이스 청소
전용 광섬유 클리닝 펜 (단방향 세정 용지 포함)을 사용하여 엔드 페이스를 단일 방향으로 닦아냅니다.
면봉이나 의류 스크랩을 사용하지 마십시오 (잔여 섬유는 오염을 증가시킬 수 있음).
빨간색 레이저 포인터로 연속성을 확인하십시오.
► 임시 시스 수리
전원을 끄면 손상된 칼집을 자릅니다.
실리콘 열 수축 튜브를 바르려면 노출 된 섹션을 덮습니다 (열이 균등하게 축소).
장갑 패치 케이블은 금속 테이프와 에폭시 수지로 밀봉해야합니다.
► 커넥터 교체
원래 커넥터에서 피그 테일 섹션을 잘라냅니다 (최소 30cm의 초과를 남겨 두십시오).
섬유 스트리핑 : Miller 플라이어를 사용하여 코팅을 제거하고 맨살을 알코올로 청소하십시오.
새로운 LC/SC 커넥터를 삽입하고 에폭시 수지로 섬유 코어를 치료하십시오.
그라인더로 끝면을 닦으십시오 (필수 단계; 수동 연마는 신뢰할 수 없습니다).

4. 위험 경고 수리
광학 신호 화상 : 수리 중에 섬유 끝면을 직접 보지 마십시오 (특히 레이저 장비를 사용하는 경우).
정적 손상 : 반 정적 손목 스트랩을 착용하지 않으면 네트워크 카드 광학 모듈이 손상 될 수 있습니다.
2 차 손상 : 저온 열 수축 튜브는 고온에서 수축 할 때 섬유 코어를 녹일 수 있습니다.

5. 임시 수리 후 필수 점검
광학 전력 테스트 : 감쇠 값은 원래 제조업체의 표준보다 0.5dB 높아야합니다. 인장 테스트 : 섬유 코어에 변위가 없음을 확인하기 위해 수동으로 부드럽게 (힘 ≤ 1kg) 당기십시오.
벤드 테스트 : 4cm 직경의 실린더 주위를 세 번 감싸고 광학 전력 변동 <0.2db.
